Aeolon58

Aeolon58

技术参数 Technical data

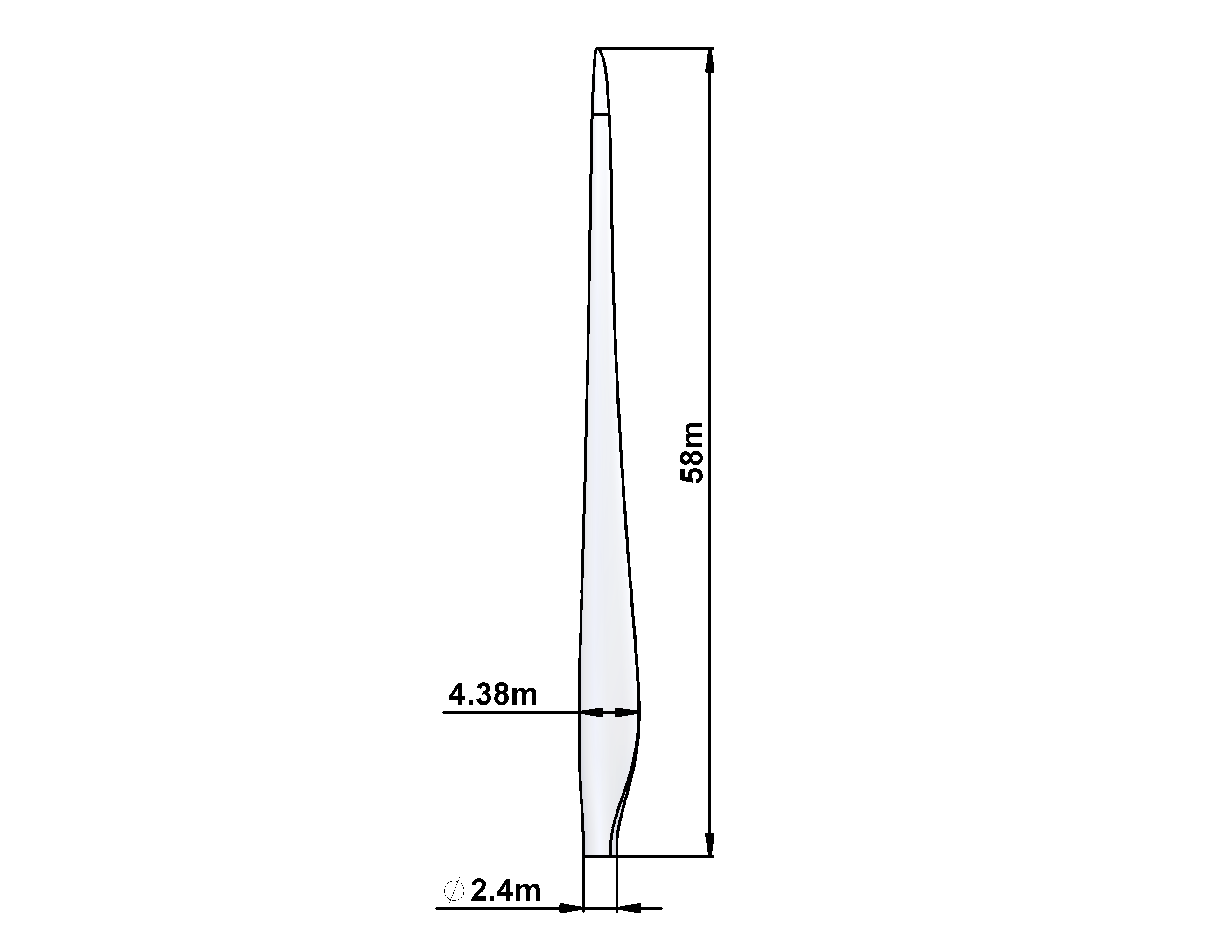

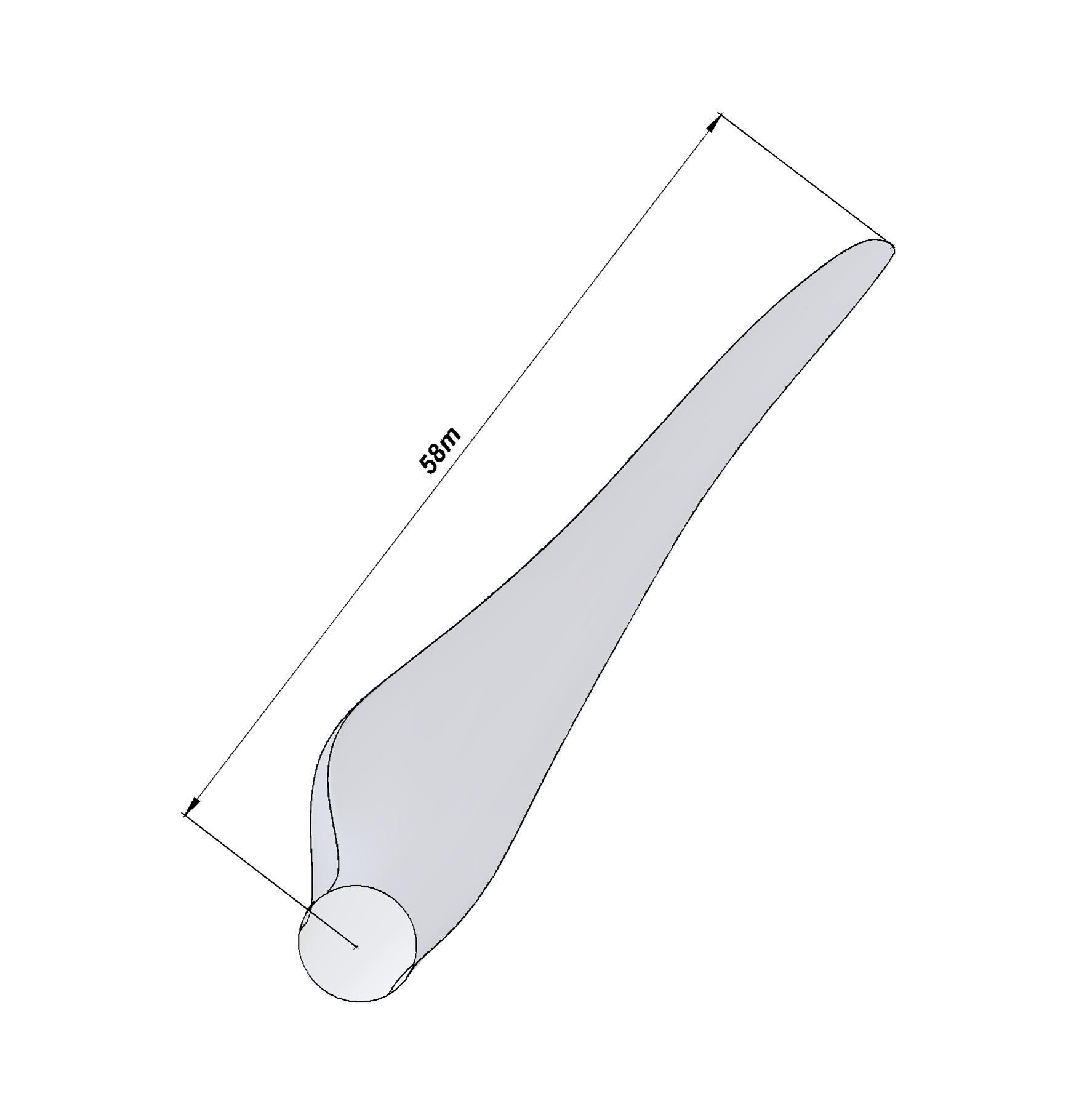

叶片长度 Blade length

58m

设计风场等级 Design type class

IEC  IIIA

最大弦长 Max. chord length

4.38 m

预弯 Pre-bending

2.0  m

叶片预锥角 Pre-cone angle/can be different

0.5°

叶片重量 Mass without  T-Bolt

13165kg

螺栓重量 Mass of  T-bolt

appr.375 kg

重心位置 Radius center of mass

17.59  m

设计使用寿命 Design  operation life

20  years

前二阶固有频率(拍向) 1st/2nd flapwise frequency

0.59/1.75Hz

前二阶固有频率(弦向) 1st/2nd edgewise frequency

0.98/2.66Hz

工作温度 Operation  temperature range

-30 ℃~+50

生存温度 Survive  temperature range

-45 ℃~+55℃

材料体系 Material

GFRP

运行参数 Operation Parameter


额定功率 Rated power

3000kW

风轮直径 Rotor Diameter

119.3m

叶片数量 Number of blades

3

功率控制 Power control

Pitchable

叶片转速范围 Speed range

6.5-13.3 rpm

额定叶尖速度 Rated tip speed

82.8 m/s

额定转速 Rated rotor speed

13.3 rpm

切入风速 Cut in wind speed (10 minutes mean)

3 m/s

切出风速 Cut out wind speed (10 minutes mean)

25 m/s

生存风速 Survive wind speed (3 seconds mean)

52.5 m/s

设计******尖速比 Optimal tip speed ratio

9.3

******风能利用系数 Performance coefficient at TSR-opt

0.49

根部连接 Blade Connection


螺栓类型 Principle

T-bolt

螺杆中心圆直径 Bolt hole circle diameter

2300m

螺栓数量和规格 Number, Size of tension bolts

64xM36 10.9

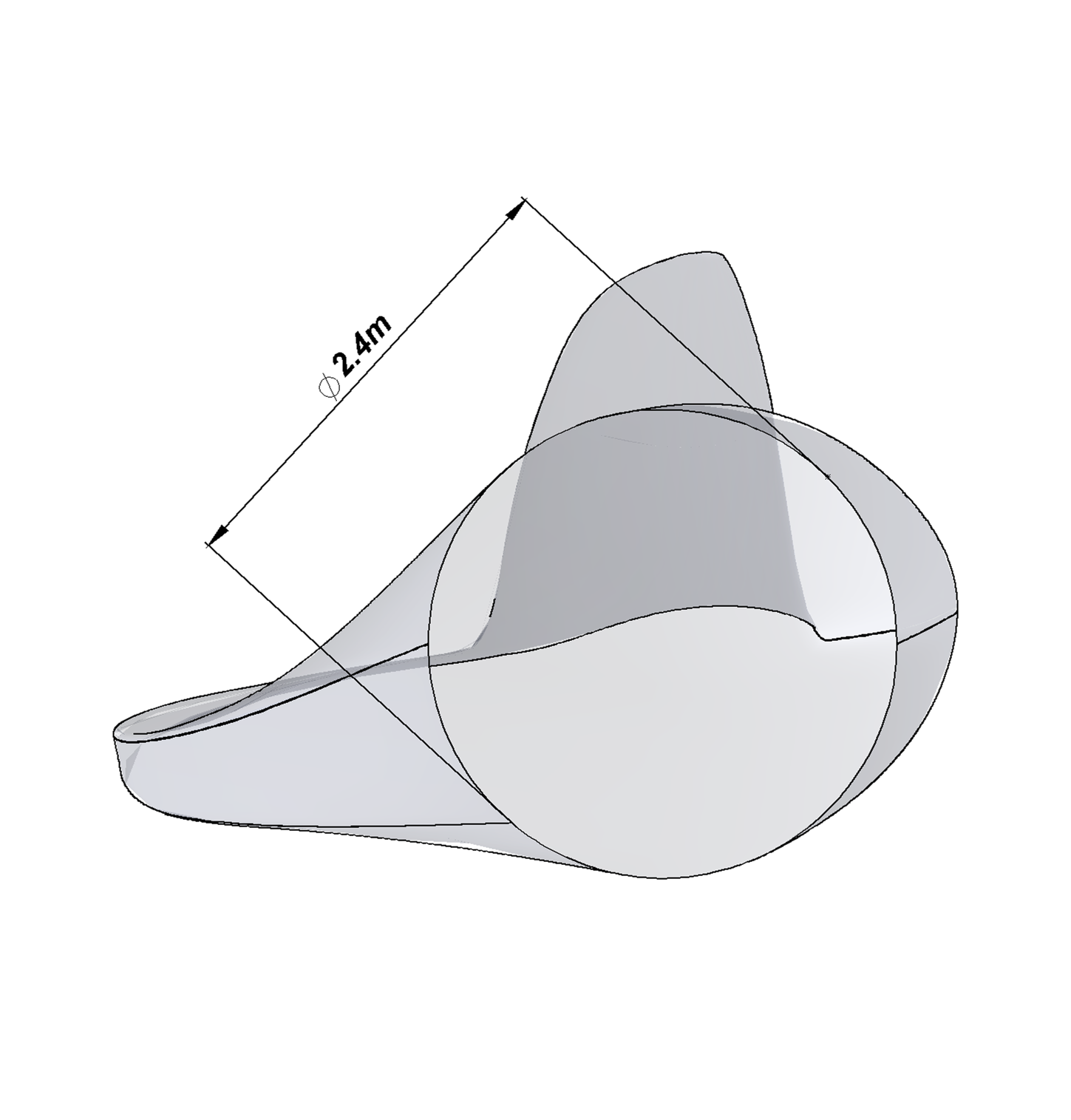

根端外圆直径 Outer diameter of root

2400mm
